Kontak Pemutus dan Sudut Dwel

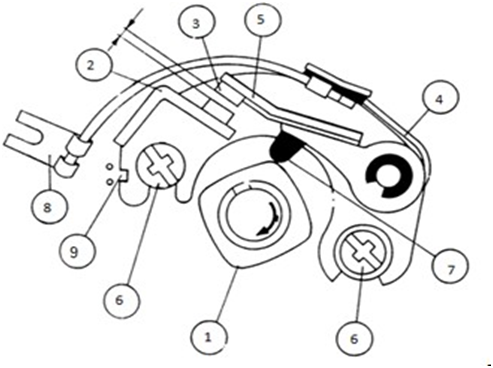

Bagian – bagian Kontak Pemutus

1.      Kam distributor

2.      Kontak tetap ( wolfram )

3.      Kontak lepas ( wolfram )

4.      Pegas kontak pemutus

5.      Lengan kontak pemutus

6.      Sekrup pengikat

7.       Tumit ebonite

8.       Kabel ( dari koil - )

9.       Alur penyetel

      Sudut Dwell adalah Sudut putar cam/Nok distributor yang dibentuk pada saat platina mulai menutup sampai mulai membuka pada tonjolan berikutnya. Sudut Dwell juga bisa disebut dengan sudut lamanya platina menutup atau lamanya arus primer mengalir.

Sudut dwel besar ® celah kontak pemutus kecil

Sudut Dwel kecil ® celah kontak pemutus besar

Untuk mencapai arus primer maksimum, diperlukan waktu pemutusan kontak pemutus yang cukup.

Sudut dwell kecil mengakibatkan :

     - Waktu penutupan kontak pemutus  pendek

     - Arus primer  tidak mencapai     maksimum / Kemampuan pengapian

       kurang

Sudut dwel besar akan mengakibatkan :

  - kemampuan pengapian baik, tetapi waktu mengalir arus terlalu lama sehingga

     kontak pemutus menjadi panas dan cepat aus.
