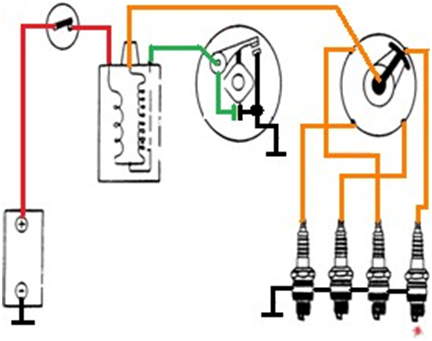

Rangkaian Sistem Pengapian Baterai

Bagian – bagian

1. Baterai

2. Kunci kontak

3. Koil

4. Kontak pemutus

5. Kondensator

6. Distributor

7. Busi

Rangkaian Sirkuit tegangan rendah (Sirkuit Primer) :

Bateray > Kunci kontak > Primer Koil > Kontak Pemutus > Kondensator > Massa

Rangkaian Sirkuit tegangan tinggi (Sirkuit Sekunder) :

Sekunder koil > Distributor > Busi > Massa

CARA KERJA SISTEM PENGAPIAN BATERAI

Cara kerja

Saat kunci kontak on, kotak pemutus menutup Arus mengalir dari + baterai > kunci kontak > kumparan primer koil kontak pemutus > massa

* Terjadi pembentukan medan magnet pada inti koil Saat kunci kontak on, kontak pemutus membuka

Arus primer terputus dengan cepat maka :

· Ada perubahan medan magnet ( medan magnet jatuh )

· Terjadi arus induksi tegangan tinggi pada saat sirkuit sekunder ( terjadi loncatan bunga api di antara elektroda busi )
