SOAL UJIAN SEMESTER GANJIL TP 2022 – 2023
MATA DIKLAT : PEKERJAAN DASAR OTOMOTIF (PDO)
KELAS / SEMESTER : X / 1
WAKTU : 60 MENIT
SOAL – SOAL PILIHAN GANDA :
1. Berikut ini yang bukan termasuk fungsi jangka sorong adalah .....
a. mengukur diameter luar d. Mengukur kerataan
b. mengukur diameter dalam e. Mengukur ketebalan
c. mengukur kedalaman
2. Berikut ini yang termasuk fungsi mikrometer adalah ....
a. Mengukur diameter luar benda d. Mengukur kebengkokan poros
b. Mengukur diameter dalam lubang e. Mengukur kerataan permukaan
c. Mengukur kedalaman lubang
3. Dalam pemeriksaan komponen mesin, ada pekerjaan memeriksa kerataan blok silinder.
Alat yang digunakan berupa ...
a. Jangka sorong d. plastigage
b. mistar baja e. Kombinasi mistar baja dan feeler gauge
c. Feeler gauge
4. Bila diameter journal poros engkol 78,50 mm, jangka ukur kemampuan
mikrometer yang digunakan ialah ....
a. 0 – 25 mm b. 25 – 50 mm c. 50 – 75 mm d. 75 – 100 mm e. 100 – 125 mm
5. Bila thimbel mikrometer diputar setengah putaran, maka spindel akan bergeser
sejarak ...
a. 0,005 mm b. 0,05 mm c. 0,50 mm d. 1,00 mm e. 1,50 mm
6. Hasil pembacaan mikrometer yang ditunjukkan oleh gambar berikut adalah ....
a. 4,10 mm b. 40,10 mm c. 40,61 mm d. 45,10 mm e. 45,61 mm
7. Hasil pembacaan yang ditunjukkan oleh jangka sorong pada gambar berikut
adalah ...
a. 3,90 mm
b. 31,90 mm
c. 30,10 mm
d. 31,10 mm
e. 31,50 mm
8. Hasil pembacaan yang ditunjukkan oleh jangka sorong pada gambar berikut adalah .....
a. 33,50 mm b. 33,70 mm c. 30,70 mm d. 33,10 mm e. 30,70 mm
9. Hasil pembacaan yang ditunjukkan oleh mikrometer pada gambar berikut adalah ....
a. 50,15 mm
b. 50,65 mm c. 70,15 mm d. 70,65 mm e. 70,50 mm

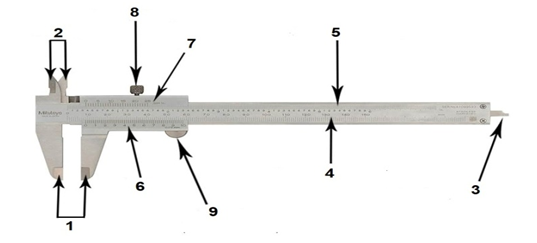

10. Dengan melihat gambar di bawah ini, bagian yang ditunjukkan oleh nomer 2
adalah ...
a. skala utama d. baut pengunci
b. pengukur diameter dalam e. pengukur diameter luar
c. pengukur kedalaman
11. Dengan melihat gambar mikrometer di bawah ini, nomer 6 adalah ...
a. rachet stopper b. Skala putar c. skala utama d. Thimble e. spindle
12. Gambar pemeriksaan komponen berikut ini adalah .....
a. pengukuran diameter luar d. pengukuran kedalaman
b. pengukuran diameter dalam e. pengukuran kerataan
c. pengukuran ketebalan
13. Berikut ini adalah fungsi dial gauge, kecuali mengukur .....
a. kerataan permukaan bidang datar d. kebengkokan poros, ketirusan
b. kerataan permukaan serta kebundaran sebuah poros e. right all
c. kerataan permukaan dinding silinder
14. Hasil pengukuran dengan dial gauge diperoleh data sebagai berikut : posisi jarum
panjang di angka 6, posisi jarum pendek di angka 3, maka hasil pengukurannya
adalah ...
a. 3,00 mm b. 3,06 mm c. 3,60 mm d. 3,30 mm e. 3,36 mm
15. Pada alat ukur Cylinder Bore Gauge terdapat komponen Replacement washer.
Fungsi komponen tersebut adalah ...
a. bagian untuk mengikat dial gauge
b. bagian yang bersentuhan dengan benda kerja
c. ring tambahan untuk menambah ukuran panjang replacement rod
d. bagian yang bisa keluar masuk manakala bersentuhan dengan benda kerja
e. tempat dudukan dial gauge
16. Nilai setiap satu putaran jarum panjang dari 0 sampai ke 0 lagi pada skala
cylinder gauge adalah ....
a. 0,001 mm b. 0,01 mm c. 0,1 mm d. 1 mm e. 10 mm
17. Salah satu pemeriksaan yang dilakukan saat overhaul mesin adalah seperti yang
ditunjukkan oleh gambar berikut adalah ...
a. panjang pegas katup
b. kemiringan pegas katup
c. kekuatan tekan pegas katup
d. Mengukur diameter pegas dengan jangka sorong
e. Mainan jangka sorong timbang nganggur
18. Gambar di bawah ini adalah ........
a. pengukuran ketinggian pegas katup
b. pengukuran kemiringan pegas katup
c. pengukuran sudut pegas katup
d. pengukuran kekuatan lentur pegas
e. pengukuran defleksi pegas katup
19. Gambar dibawah ini menunjukkan pemeriksaan dan pengukuran .....
a. diameter piston
b. ketinggian piston
c. keausan celah piston
d. ruang bebas / celah ring piston
e. ketebalan ring kompresi
20. Tanpa SST berikut ini akan sangat sulit untuk melepas/memasang katup pada
kepala silinder. SST tersebut adalah .......
a. Valve Spring Compressor d. Piston Ring Compressor
b. Compression Tester e. Sliding Hammer
c. Piston Ring Plier (Tang Ring Torak)
21. Berikut ini adalah beberapa kunci peralatan tangan/handtools spanner, kecuali ..
a. Kunci Pas d. Kunci Nipel
b. Kunci Kombinasi e. Filler Gauge
c. Kunci Ring
22. Berikut ini adalah alat – alat bertenaga (Power Tools) yang biasa digunakan pada
kerja – kerja perbengkelan, kecuali .....
a. Bor Listrik Portble d. Jack stand
b. Bor angin e. Portable Impact Wrench
c. Gerindra
23. Alat yang digunakan untuk mengencangkan/melepas baut pada sambungan –
sambungan pipa yang serupa dengan sambungan pada injector line atau pipa
rem adalah
a. Flare nut spanner d. Rachet
b. Offset Ring Spanner e. Breaker bar
c. Speed brace
24. Penggunaan jangka sorong berikut yang paling tepat berdasarkan nilai
ketelitiannya adalah pada pengukuran ....
a. Diameter dalam blok silinder d. Diameter luar piston
b. Ketebalan kanvas kopling e. Kedalaman pedal rem
c. Jarak main (Free Play) pedal rem
25. Fungsi utama skala vernier adalah ......
a. mengetahui diameter luar benda silindris
b. menambah ketelitian pengukuran sampai angka desimal
c. mengetahui angka di belakang koma
d. menyesuaikan panjang suatu benda kerja
e. menunjukkan angka nominal hasil pengukuran
26. Handtools dan power Tools dibedakan atas dasar .....
a. Tenaga penggerak d. Harga jual
b. Cara kerja e. Warna dan ascecories
c. Bentuk dan konstruksi
27. Yang bukan termasuk alat tangan adalah ....
a. Kompresor d. Kunci ring
b. Gergaji e. Kunci Inggris
c. Kikir
28. Alat yang digunakan untuk melepas/memasang mur/sekrup dengan tengah
kepala berbentuk segi enam adalah .....
a. Obeng Plus d. Kunci T
b. Obeng min e. Kunci Shock
c. Kunci Allen
29. Suatu peralatan bengkel yang berfungsi untuk menjepit benda kerja yang akan
dikikir, di gergaji, di pahat, dan lain – lain, adalah ....
a. Steel square d. Vice / Ragum / Tandem
b. Scriber e. Dongkrak
c. Hackshaw
30. Alat ukur yang digunakan untuk mengukur keolengan poros engkol adalah .....
a. Mikrometer d. Mistar baja
b. Cylinder Bore Gauge e. Feeler Gauge
c. Dial Gauge
31. Alat yang di gunakan untuk memeriksa kebocoran pada sistem pendingin
kendaraan adalah
a. Hidrometer d. Multi Tester
b. Radiator Cup Tester e. Tension Tester
c. Compression Tester
32. Alat ukur yang digunakan untuk menguji atau mengetahui kapasitas baterai dan
juga untuk mengetahui berat jenis elektrolit baterai adalah .....
a. Multitester d. Dial Bore Gauge
b. Hidrometer e. Batteray Tester
c. Tachometer
33. Baterai berkapasitas penuh (100 %) mempunyai berat jenis ..........
a. 1,000 d. 1,280
b. 1,265 e. 1,300
c. 1,240
35. Baterai di katakan berkapasitas kosong muatan ( 0 %) jika mempunayai berat
jenis ........
a. 1,000 d. 1,250
b. 1,240 e. 1,300
c. 1,265
SELAMAT MENGERJAKAN, SEMOGA SUKSES
